Lugar de origem: | China |
Marca: | YUAN |
Certificação: | CE,ISO,UV |
Número do modelo: | 2200x6000 milímetro |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | 6000-25000USD |
Detalhes da embalagem: | caixa de madeira |
Tempo de entrega: | 25 dias |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50 grupos |
Nome: | Chama do CNC do pórtico e máquina de corte do plasma | Tipo do motor: | Tipo do motor |
---|---|---|---|
Tensão: | 220V/380V | Industrial aplicável: | Usina |
Sistema de controlo: | FastCam ou personalizado | Cortando o material: | Alumínio de aço inoxidável do aço carbono do metal |
Realçar: | máquina de corte do plasma do ar 6000mm/min,Máquina de corte do plasma do ar do UL,equipamento do corte de arco do plasma de 12m |

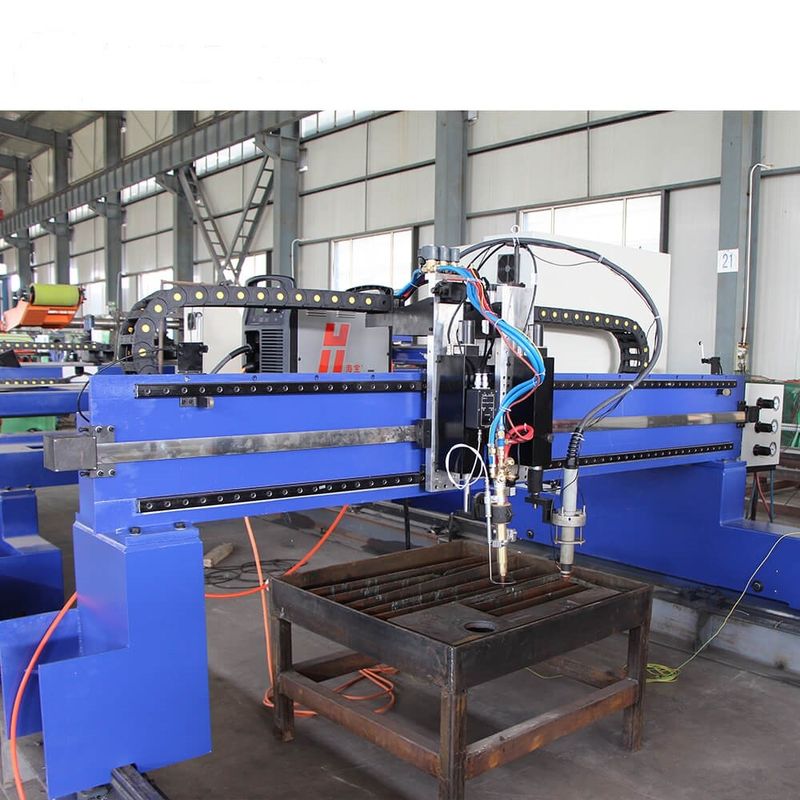

Chama do CNC do pórtico e máquina de corte do plasma para 12 medidores
O pórtico-tipo resistente estrutura do quadro, o feixe adota uma estrutura soldada em forma de caixa, nenhuma deformação, movimentação bilateral de grande eficacia, estrutura compacta, moderação total, elimina inteiramente o desempenho de solda do esforço, o grosso e o atmosférico da aparência, o estável e o seguro, que é a maioria de padrão na indústria da máquina de corte. Uma máquina de corte universal do CNC com os períodos laterais de 3m, 4m, 5m, 6m|8m e outras especificações, ambos com movimentação bilateral, guia linear da dobro-linha central, padrão para o calibre lateral 4m, escala de corte eficaz: o comprimento longitudinal do trilho de 3.2m pode ser personalizado, única chama ou único método do corte do plasma com ignição automática; pode-se igualmente adicionar no modo do corte da chama e do plasma. O comprimento do trilho longitudinal é 2m pela seção. O trilho de alongamento pode ser configurado de acordo com as exigências de usuário e o período do feixe pode ser alargado. As tochas ou os chanfros múltiplos podem ser cortados de acordo com exigências de usuário.
Parâmetros:
Artigo | Especificação | ||||
Espaço horizontal da trilha (milímetros) | 3000 | 4000 | 5000 | 6000 | 7000 |
Largura de corte eficaz (milímetros) | 2200 | 3200 | 4200 | 5200 | 6200 |
Largura total (milímetros) | 3800 | 4800 | 5800 | 6800 | 7800 |
Cortando o modo | chama somente, plasma único, chama e plasma | ||||
Conduzindo o método | movimentação da cremalheira e do pinhão para machados de X e de Y | ||||
Conduzindo o modo | condução do dobro-lado | ||||
Espessura do corte de chama | 6-200mm | ||||
Espessura do corte do plasma | 0-50mm (de acordo com a fonte de energia do plasma) | ||||
Cortando a velocidade | 0-6000mm/min | ||||
Velocidade vazia do curso | 0-10000mm/min | ||||
Controlador automático da altura | controle capacitivo da altura para o corte de chama | ||||
controle da altura da tensão de arco para o corte do plasma |
Aplicações
Esta máquina é usada principalmente para o corte preciso dos grandes painéis. É um tipo de cortar e de cortar o equipamento com eficiência elevada e economia de energia, que podem extremamente melhorar a taxa de utilização e eficiência do corte das placas de aço. Esta máquina pode trabalhar continuamente sem parar por muito tempo. Pode cortar o baixo aço carbono (corte de chama) e metais não-ferrosos (corte do plasma) como o aço carbono alto, de aço inoxidável, de alumínio, de cobre, etc. É amplamente utilizada na maquinaria, no automóvel, na construção naval, em petroquímica, forças armadas, metalurgia, espaço aéreo, caldeira, embarcação de pressão, e outras indústrias. EL, locomotiva, etc. Todas as especificações e componentes de nossa máquina de corte do CNC podiam ser personalizados mediante solicitação. Como um fabricante e um fornecedor da máquina de corte do CNC, nós oferecemos máquinas de corte do CNC, máquinas do chama-corte, a máquina de corte subaquática do CNC do corte machines.desktop do plasma, e as mais máquinas do CNC. Nossos produtos são ISO9001 e CE certificado e exportado para muitos países em Europa e em 3Sudeste Asiático. nós temos o acesso às facilidades de transporte convenientes por via terrestre, ao mar, e ao ar.
Estrutura de cremalheira
O feixe transversal adota o quadro alemão da tecnologia e do pórtico de Messel, que pode eliminar a torsão melhor. A viga mestre é uma estrutura não-retangular do tubo da construção de aço da caixa. Após a solda, é recozida inteiramente para eliminar o esforço interno de modo que não se deforme no uso a longo prazo. A estrutura estável do quadro faz a precisão de corte mais alta e a velocidade de corte mais rapidamente.
|
|

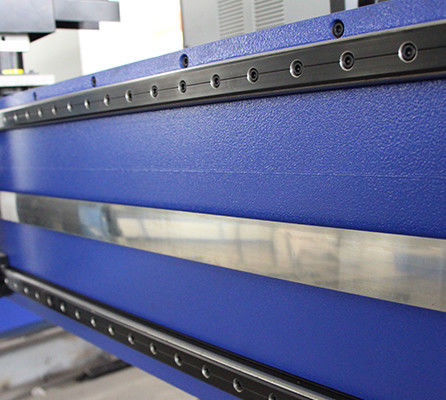

Guia
Um guideway horizontal adota um guideway linear doméstico ou importado do núcleo dobro do eixo com elevada precisão e boa orientação.
O trilho de guia longitudinal com uma superfície de moedura feita do metal especial tem a precisão mecânica alta e veste a resistência.
|
|
Sistema de movimentação servo
Nós usamos o sistema de movimentação servo de Panasonic, que tem a função da detecção da posição de caráter, da elevada precisão, e do tempo de aceleração curto. O sistema de movimentação adota o redutor planetário original japonês, cujos os erros de entrada e de saída são somente 16 arcos. Entrementes, na estrutura transversal e longitudinal da transmissão da engrenagem, um dispositivo automático da compensação do afastamento é adicionado para permitir a estrutura da transmissão de executar exatamente as instruções emitidas pelo sistema do CNC.
|
|
Dispositivo de transmissão mecânico
Todos os sistemas de transmissão mecânicos adotam a engrenagem da engrenagem e da cremalheira da precisão com a precisão fazendo à máquina da categoria 7 do padrão nacional.
|
|
Software do aninhamento
Escolha a borda comum, a ponte, o corte contínuo, a micro-conexão, e outros processos de corte melhorar a taxa de utilização de chapa metálica, cortando a eficiência.
|
|
Sistema operacional
Usando o sistema operacional superior de universidade de Shanghai Jiaotong ou outros sistemas da mundo-classe designados por usuários, tem uma função multilingue do menu, uma precisão de controle estável e segura, alta, uma proteção de memória de pontos de ruptura do poder, etc.
|
|
Dispositivo de levantamento da tocha de corte
A cremalheira de levantamento da tocha de corte é usada para realizar o levantamento automático da tocha de corte. O corpo de levantamento de uma tocha de corte pesada realiza o movimento superior e mais baixo do calibre através do movimento do rolamento linear entre os eixos do guia. O assento da tocha igualmente tem uma função anticolisão de 360 graus e protege a segurança da tocha na área de trabalho inteira. O corpo de levantamento pesado inteiro da tocha de corte tem três modos de levantamento: manual, elétrico, e automático.
|
|
Calibre de pressão e válvula de escape
O calibre de pressão e a válvula de controle são instalados na parte superior do painel de controle central de modo que o operador possa ajustar e verificar a pressão de gás de acordo com o estado o melhor durante o corte. O painel tem um interruptor para a válvula de solenoide de funcionamento, que pode ser ajustada manualmente e controlado automaticamente pelo sistema de controlo numérico.
|
|
Cortando a fonte de alimentação
Fontes de energia opcionais do plasma para o corte diferente dos materiais.
|
Configuração opcional
Dispositivo de corte chanfrado
A máquina de corte giratória infinita do sulco é apropriada para cortar sulcos de V, de Y, de X, e de K dos workpieces com várias formas lineares ou da curva da combinação. Seu projeto fluido original do mecanismo traz a grande conveniência.
|
|
O dispositivo reto do corte de chama
Um dispositivo reto do corte de chama pode ser instalado na parte de trás da máquina de corte do CNC do pórtico para terminar o corte reto do metal do aço carbono.
|
