Lugar de origem: | China |
Marca: | YUAN |
Certificação: | CE,ISO,UV |
Número do modelo: | 6020 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | 10000USD-95000USD |
Detalhes da embalagem: | caixa de madeira |
Tempo de entrega: | 25 dias |
Termos de pagamento: | Western Union, L/C, D/A, D/P, T/T, MoneyGram |
Habilidade da fonte: | 50 grupos |
Nome: | Máquinas de corte automáticas do tubo do laser | Comprimento de tubulação: | 300-6500mm |
---|---|---|---|
Max Loading Weight: | 1500 quilogramas | Diâmetro da tubulação: | 20-200 milímetros |
Distância da linha central de X: | 6520 milímetros | Distância da linha central de Y: | 350 milímetros |
Realçar: | O CNC 4KW cortou a máquina,O CNC cortou a máquina 1500 quilogramas,Máquina de corte 6000mm do laser do tubo do metal |

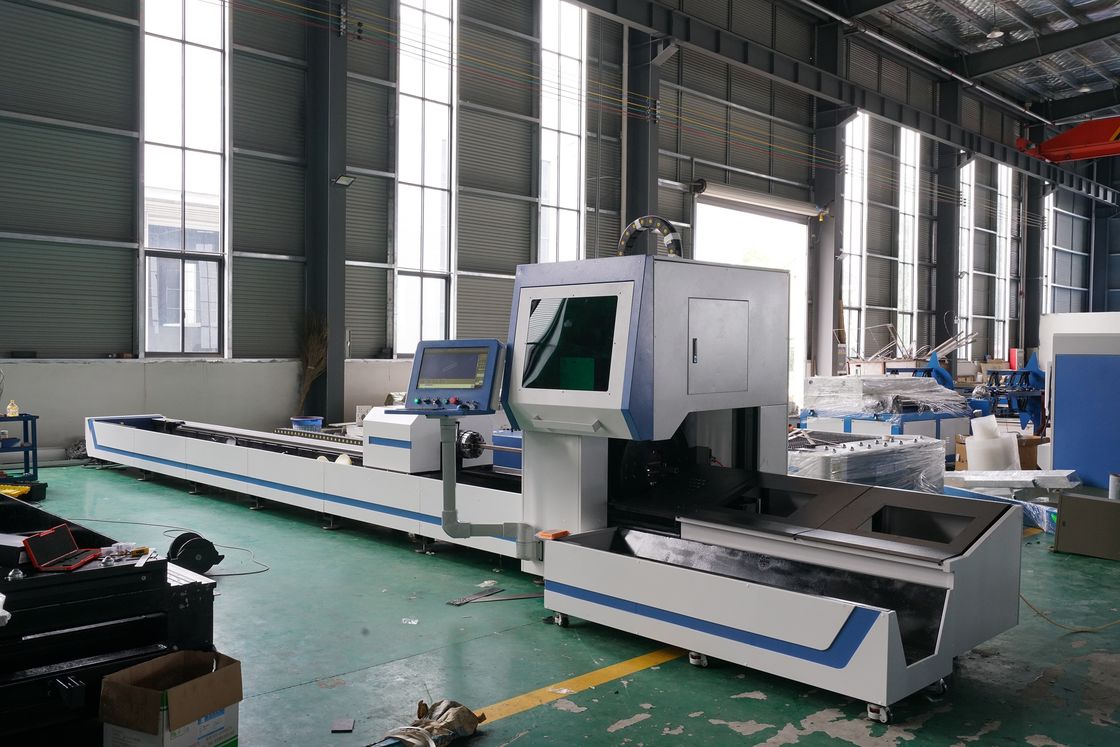

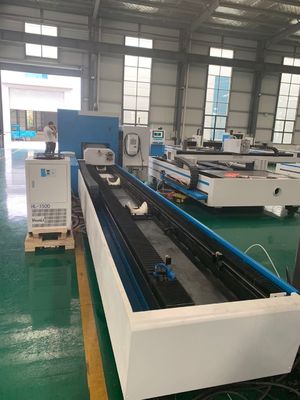

Poder 4KW do laser do comprimento 6000mm do tubo do CNC da máquina de corte do laser do tubo do metal
O corte do tubo do laser é projetado especificamente para os negócios que se importam com o perfil de alta qualidade & carregamento automático do tubo cutting.full & descarregamento exige menos o esforço e economias do tempo para o operator.and pode cortar a coluna cruzou linhas na extremidade da tubulação do ramo, e encontra centrífugo e não-centrífugo.
controle do CNC de TwinCAT do friendlyFSCUT 5000 do *User
* características originais:
* velocidade de posicionamento simultânea máxima: 120m/min.
* velocidade da aceleração: 13 m s2 (1.2G).
* o CNC e o CAM podem calcular seções perfiladas complexas
* uso eficaz da energia: consumo de potência extremamente reduzido.
* ressonador de IPG. Saídas de potência de 1000W a 6000W
* cabeça suíça avançada de RayTools AGcutting (com explosão da cruz do ar).
* a tubulação de φ8-440mm que processa a escala é opcional
* a tecnologia patenteada da utilização alta do material do três-mandril e da zero-cauda da matéria prima.
* elevação eficaz ao sistema de troca do gás da baixa pressão.
* função automática do cálculo do tempo e do custo de unidade.
* conexão de rede de externo.
* fume a extração (incluiu em série modelos).
* o “L” forma da máquina assegura a flexibilidade total para processar o círculo, quadrado,” do retângulo “C/” de “H/“mim” canal, e
ângulo.
CORPO DE MÁQUINA:
a cama das armaçãos de aço adota a estrutura de solda, fazer à máquina áspero após o recozimento, então o tratamento de envelhecimento da vibração, e então a terminação, pode completamente eliminar o esforço da solda e fazendo à máquina, a boa rigidez, elevada precisão, pode manter o uso dos muitos tempos sem deformação.
PEDAÇOS E GARRAS:
Dois de alta qualidade gerenciem o movimento do mandril com rotação síncrono, que asseguram o tubo que guarda mais constante. Reduz a vibração do tubo ao mínimo, com garantia contínua para a precisão alta complica dentro a figura do tubo. Apropriado para cortar o tubo com escala do diâmetro de Ø20mm a Ø320mm.
PEDAÇOS DIANTEIROS:
O X, o Y, a linha central linear de Z e o A, a linha central giratória de B para adotar o servo motor importado do grande torque, a elevada precisão, a alta velocidade, o grande torque, o grande desempenho da inércia, o estável e o durável, que assegura a alta velocidade e a aceleração da máquina inteira.
PEDAÇOS MÉDIOS:
O tempo real de três mandris manter antes a tubulação e o afterthree-ponto que aperta o posicionamento, cortando a velocidade corredora do espaço tempo pode conseguir o corte estável máximo, eficiência relativa do corte para ser alto.
PEDAÇOS TRASEIROS:
A investigação e desenvolvimento independente do mandril com boas características da selagem e do movimento, pode guardar o tubo quadrado, o tubo redondo, o tubo elíptico, o tubo liso, o tubo do triângulo, o Eu-feixe e os outros materiais.
Parâmetros:
Parâmetros de sistema do equipamento | ||
Processando o formato | Parâmetros técnicos | Observação |
Espaço do processamento da tubulação | Tubo circular: Ø 10mm- Ø 200mm Tubo quadrado:□ 10mm-□ 145mm Tubulação retangular: 100*180mm |
|
ângulo de sulco fazendo à máquina | Cabeça de corte chanfrada de 3D 5-Axis com ângulo ±60 | |
Corte máximo que processa o comprimento | 6100 milímetros | |
Curso da linha central de Y | 350 milímetros | |
, Itinerário de B | Rotação ilimitada | |
Curso da linha central de Z | 240mm | |
X, posicionamento da linha central de Y | ±0.03 mm/m | |
X, repetição da linha central de Y | ±0.03 milímetro | |
Velocidade vazia da linha central x | 140 m/min | |
, B, C-linha central Max Speed | 120 RPM | |
Comprimento de anular | 3000≤ milímetro | |
Aceleração | 1.2G | |
Carga máxima do único tubo | 1500 QUILOGRAMAS | |
comprimento de carregamento | 300-6500 milímetros | |
Comprimento da cauda | 0≥ milímetro | |
Tamanho da aparência | 12500mm*2500mm*2500mm |
