Lugar de origem: | China |
Marca: | YUAN |
Certificação: | CE,ISO,UV |
Número do modelo: | SB63NC |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | 9000-16000USD |
Detalhes da embalagem: | caixa de madeira |
Tempo de entrega: | 25 dias |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 50 grupos |
Sistema de controlo: | Unidade do NC | Capacidade de dobra máxima: | Φ63x3mm |
---|---|---|---|
Raio de curvatura: | 50~280mm | Ângulo de dobra: | 0~195° |
Comprimento válido do mandrel: | 2800mm | Precisão de dobra: | ±0.15° |
Realçar: | Máquina de dobra da tubulação do CNC de SB63NC,Máquina de dobra 2800mm da tubulação do CNC,dobrador hidráulico do tubo do cnc |

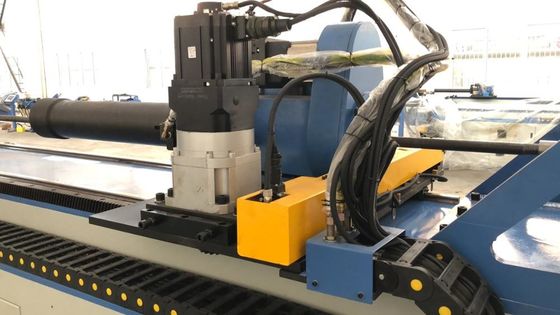

Dobrador de alumínio da tubulação E de SB63NC, máquina de dobra da tubulação do tubo da facilidade do equipamento de esporte
As máquinas de dobra semiautomáticas da tubulação do NC são projetadas como alternativas ao CNC conduzem máquinas de dobra com um mais barato do que modelos do CNC. Ajudá-lo-á a alcançar seu alvo na maneira a mais econômica em trabalhos de dobra da tubulação e do tubo.
Usa uma unidade do NC da único-microplaqueta para controlar o corredor. A alimentação e a rotação são posicionadas pelo manual, a dobra são controladas por um cilindro hidráulico. Apropriado dobrar as peças simples da curvatura ou as peças simples do multi-plano com volume médio.
Nós podemos usá-lo para dobrar vários materiais tais como de aço inoxidável, de alumínio, o cobre, o aço carbono, etc.
Parâmetros
Parâmetros | SB63NC |
Sistema de controlo | Unidade do NC |
Capacidade de dobra máxima | Φ63x3mm |
Raio de curvatura | 50~280mm |
Ângulo de dobra | 0~195° |
Comprimento válido do mandrel | 2800mm |
Velocidade de dobra | 45°/sec |
Precisão de dobra | ±0.15° |
Poder do motor principal | 5.5Kw |
Pressão hidráulica do sistema | 12MPa |
Sistema de refrigeração | refrigerar de água |
Tamanho | 3800×1050×1300mm |
Características/equipamento:
o Curvatura-braço (C-linha central) por hidráulica, braçadeira morre por hidráulica, pressão morre por hidráulico
Morre o movimento (braçadeira principal, braçadeira da pressão, mandrel, impulsionador) por hidráulico

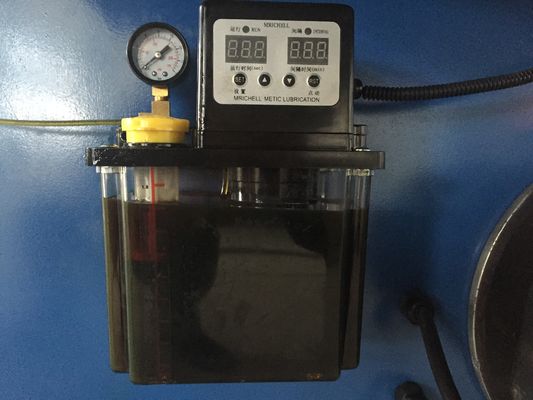

Com o bujão mecânico do tubo, a lubrificação automática do mandrel (não apropriada para o óleo de lubrificação grosso), unidade antecipada da retração do mandrel antecipou a unidade da retração do mandrel. Ele sistema de controlo especial importado adops. Com estabilidade alta.
sistema Água-fresco como o padrão, opção: condição do refrigerador ou do ar do fã
A velocidade de processamento é rápida e sua procissão é alta. É apropriado para a alta velocidade.
Tem funções de manual, avançar, auto, ajuste, mudar-programa, única etapa, e assim por diante.
É uma máquina de dobra automática controlada pelo PLC, um dobrador automático eficiente, econômico do NC da tubulação.
O painel da operação e o sistema de controlo do PLC adotaram, menu simples do modo, exato, rápido, completo
funções de manual, avançando, ajuste das citações, mudar-programa.
Um grupo de trabalho feito com ferramentas instalado na máquina.
Footpedal e a emergência param a haste da operação fácil para trabalhar.
Volatge conforme as exigências de cliente.
O dobrador da tubulação do NC é controlado pelo microcomputador |
Tem o controle manual, o controle semicircular e o controlo automático completo |
Sobrecarregue a proteção automática |
Detecção automática de falhas de máquina e de falhas operacionais |
O interruptor de pé móvel tem urgente para a função |
A tela mostra o botão do toque |
Função de memória automática |
Função automática da proteção da falha de energia |
Ferramentas:
Ferramentas padrão: dobrando-se morre, apertando morre, a pressão morre.
Ferramentas opcionais: o limpador morre, mandrel para controlar eficazmente a deformação e enrugar-se da tubulação processada durante a dobra. Dobrar-se sem um mandrel é relativamente simples. Geralmente, um tubo com um pequeno diâmetro, tal como um tubo de 6-8 milímetro, que tenha mais apoio no seus próprios, não é necessário usar um mandrel, e a elipticidade está dentro de 5% do diâmetro exterior do tubo. Algumas tubulações galvanizadas e as tubulações do ferro com grande raio de curvatura e as paredes grossas podem igualmente ser feitas sem mandrels. Contudo, para as tubulações fino-muradas com raio de curvatura pequeno e grande diâmetro, um mandrel deve ser usado para apoiar a parede interna da tubulação para impedir que seu seção transversal gire oval e se enrugue no lado interno.
Material das ferramentas: selecionado principalmente de acordo com o material da tubulação e a dificuldade de dobra. Os materiais comuns são 45#, Cr12, nylon industrial, 42MrMo, cobre. Geralmente, nós usamos 42MrMo, é vácuo extinto, a superfície nitrided, e a dureza da superfície do molde não é menos do que HRC55 para assegurar a resistência de desgaste do molde.
Tamanho das ferramentas: personalizado de acordo com o raio de curvatura das tubulações diferentes.

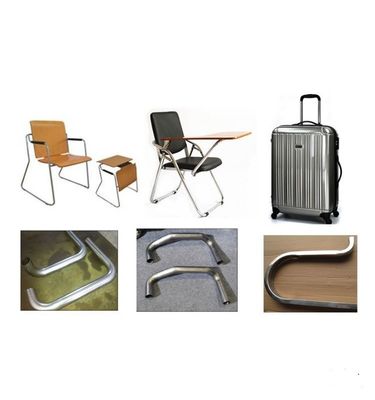

Amostras:
