Lugar de origem: | China |
Marca: | YUAN |
Certificação: | CE,ISO,UV |
Número do modelo: | NC-3000X10000 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | 8000-16000 USD |
Detalhes da embalagem: | caixa de madeira |
Tempo de entrega: | 25 dias |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 50 grupos |
Nome: | Corte do plasma do CNC | Modelo: | NC-3000X10000 |
---|---|---|---|
Tensão: | 220V/380V/440V | Parafuso da bola: | Trilho do quadrado de Hiwin de Taiwan |
Aplicações: | Cortando o metal | Empresa: | Fábrica de máquina de corte do plasma do CNC |
Realçar: | Máquina de corte do metal do plasma do CNC da fabricação,máquina de corte do metal do plasma do CNC 200A,máquina de corte do plasma 380Vautomatic |

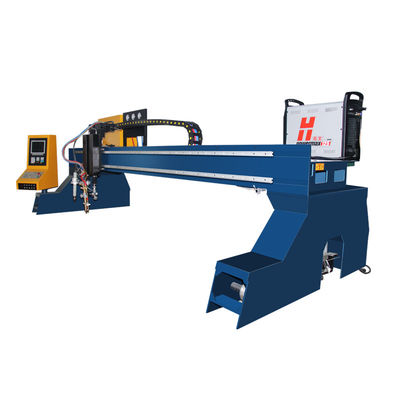

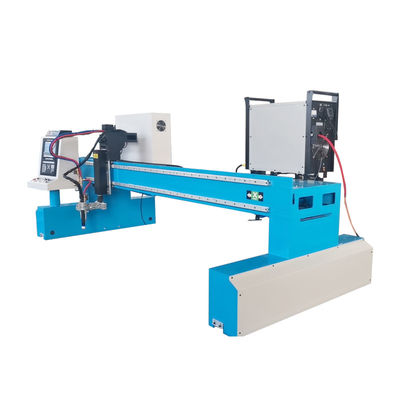

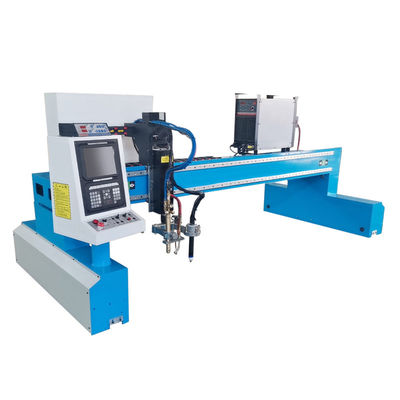

Cortador quente do metal do plasma da chama do gás de ar do preço da máquina de corte do plasma do CNC da venda da fábrica de China
Esta série de máquina de corte é um equipamento da eficiência elevada e do elevado desempenho, que use o tipo do pórtico, movimentação dobro e combina o controle do CNC. Esta máquina usa sistema avançado do CNC de no exterior, como FAGO e o americano espanhóis Hypertherm. Seus parâmetros de corte excelentes, características estáveis asseguram o efeito de corte perfeito. A chama do CNC/tocha de plasma tem funções do auto regulador da altura e da auto ignição, que é conveniente para o uso.
1. Conduzindo a extremidade e feixes transversais adote a estrutura de solda cujo o esforço foi aliviado, ele da viga do caixotão caracteriza a estrutura compacta, a rigidez de pouco peso, boa, a deformação pequena e a aparência artística.
2. A condução do feixe longitudinal principal da extremidade e mover-se da tocha transversal adotam o motorista e o motor servo de Japão Panasonic que conduz o redutor de Japão SHIMPO através da engrenagem do cremalheira-e-pinhão.
3. O lado de conduzir o feixe da extremidade equipado com as rodas de guiamento horizontais que podem fazer o trilho de guiamento da imprensa da roda firmemente ajustando seu eixo excêntrico, consequentemente, a estabilidade e a precisão durante o movente inteiro pode ser assegurado.
4. Os trilhos de guia longitudinais são feitos toda pela trilha da alta intensidade, toda a superfície de contato da trilha tem a precisão que faz à máquina e as cremalheiras de moedura exatas são instaladas fora da maneira do guia.
5. Os trilhos de guia longitudinais são firmados pela placa do revestimento protetor da placa de pressão e pela luva de conexão, que podem assegurar a retidão e o paralelismo longitudinais do trilho.
6. O dispositivo de ignição e o controlador automáticos da altura da tocha podem ser escolhidos de acordo com a exigência de cliente, com operação conveniente.
Adotando a cabeça de corte de Japão Panasonic P80
X-linha central conduzida pelos motores dobro, Y-linha central conduzida pelo único motor
Elétricos de França Schneider
Standard de segurança (2006/42/EC)
3. Sistema do CNC de Shanghai Fangling F2300:
Biblioteca até 45 gráfica de uso geral
Escamação gráfica, rotação, espelhando
Matriz gráfica, intercalada, e repetitiva
De acordo com a espessura da placa de aço, pode automaticamente limitar a velocidade no canto, para impedir eficazmente sobre-queimar-se
Conversão entre o sistema métrico e o sistema britânico
Correção gráfica da placa de aço
O sistema coordenado é customizável
IO customizável
Backup do sistema e do parâmetro, elevação em linha
Todo o menu da operação do chinês/língua estrangeira (inglês, japonês, russo, francês, a outra língua feita sob encomenda), um pino de madeira do teclado
A linha e o número são selecionáveis
Corte de borda do apoio, corte deslocado
Com sem energia, função de memória da proteção do ponto de ruptura
Exposição de gráficos de fabricação dinâmica/estática, gráficos zumbe em/zumbido para fora, dinamicamente seguindo cortando o ponto abaixo zumbido-no estado
Apoio Wentai, TYPEIII, PM2000 e o outro software especial do aninhamento
Armazenamento de arquivo: disco eletrônico do armazenamento, 1G
Espaço do programa de usuário: 1G
Precisão de controle: ± 0.001mm
4. Regulador da Arco-tensão:
Regulador portátil da arco-tensão HP1201, projetado para a máquina de corte portátil do CNC, máquina de corte leve do CNC do pórtico.
Pode ser encaixado no painel do armário, boa integração, fiação simples
O projeto de tipo novo, usa SMT (tecnologia de superfície da montagem) e o projeto de microplaqueta o mais atrasado
Aumente detalhadamente a confiança e a capacidade antiparasitária, adicionando uma variedade de circuito de proteção
Exposição de cristal líquida, estado da exposição de tempo real e parâmetros, simples e intuitivo
“A placa isolada incorporado da tensão”, pode combinar com o 1: 1 ou 50: 1 entrada da arco-tensão
Tensão de arco inteligente, precisão de controle, velocidade manual, sensibilidade automática e outros parâmetros ajustáveis
Console completo que pode diretamente ser encaixado na máquina de corte, corpo completo-caracterizado, compacto,
Coleção da tensão da elevada precisão, motor da C.C. do controle de PWM, operação lisa, sensibilidade alta
5. Arma do corte de chama:
A máquina inteira é fabricada pelo aço forjado de alta qualidade
Adotando a estrutura igual da pressão
O diâmetro externo do tubo de encaixotamento é 30mm e 32mm
Cinco comprimentos diferentes do tubo de encaixotamento: 180mm, 250mm, 370mm, 450mm
A cremalheira pode ser instalada em quatro posições diferentes (uma posição de distante 90 °each)
Aplicável à ponta de corte da igual-pressão com superfície cônica de 30 graus
6. Software de Austrália FASTCAM (standard edition):
O software do australiano FASTCAM (standard edition) é o software padrão, tão para o assentamento automático e o lado comum, você precisa SMARTNEST seleto (edição perita) ou FASTCAM (edição perita), que pode converter gráficos ou computação gráfica do CAD no código de G para cortar as peças, arquivos do código de G será restaurado em USB e na entrada na máquina de corte, a seguir o controlador converte automaticamente o código de G em cortar o programa. Este produto amável é equipado com a relação de USB conveniente para a transmissão do programa. Ajuste o valor cortado da compensação no software do aninhamento. O software ZZ-TL do programa (FASTCAM opcional) é programação automática AutoCAD-baseada e sistema do aninhamento, projetado para todos os tipos da máquina de corte do CNC, ele pode ajudar usuários tirar, programando e aninhando-se ao máximo, é não somente fácil de operar, mas igualmente traz benefícios econômicos óbvios para usuários.
- Método de tiragem: Aproveitando-se da função de tiragem poderosa de AutoCAD para a tiragem de peças, aninhando-se, e com DXF, processo de dados do arquivo de DWG; gerencia automaticamente os códigos de corte necessários.
- Cortando o processo: o ponto do cut-in pode ser do canto ou da borda; cortando a maneira você pode escolher o cut-in circular ou linear; a função cortada da compensação pode calcular a trajetória de corte real; cortar o trajeto e o sentido pode ser ajustado na vontade.
- Meios do aninhamento: baseado na operação livre de AutoCAD no desenho de peças, tal como a tradução, a rotação, a replicação, espelhar, a escamação, a disposição etc. o assentamento pode ser ampliado para o tratamento fino com a tecnologia da operação da janela.
- Simulação da tela: o corte real que processa a trajetória pode ser simulado na tela, simulando o processo de corte, e pode zumbir, para mover-se arbitrariamente.
- Inteligente aninhamento software support R12, R13, R14, A4, 2002, 2004, 2005, 2007 e a outra edição AutoCAD.
Parâmetros:
Não | Acessório | Modelo |
1 | Sistema do CNC | F2300A Shanghai Fangling |
2 | Elétricos | Schneider-França |
3 | Motor | WUZENMING-Changzhou |
4 | Movimentação | HUNPHREY-GERMANY |
5 | Redutor de velocidade | HUNPHREY-GERMANY |
6 | Cremalheira | 7-stage engrenagem-Wuxi |
7 | Software | Fastcam |
8 | motor da Z-linha central | DEVOTER-Taiwan |
9 | Rolamento | SKF-Suécia |
10 | Rebocando a corrente | Corrente de reboco de nylon industrial do padrão elevado |
11 | Trilho horizontal | Eixo dobro - Taiwan |
12 | Poder do plasma | HUAYUAN-Chendu |
13 | Regulador de tensão do arco | HEAVTH HP201 |
14 | Dispositivo de incêndio | Wuxi Longteng |
15 | Dispositivo anticolisão | HEAVTH |
16 | Cabeça de corte | P80-Japan Panasonic |
17 | Software | SMARTNEST (edição perita) |
18 | Software | FASTCAM (edição perita) |
19 | Poder do plasma | Hypertherm-EUA |
20 | Cabeça de corte | Hypertherm-EUA |
21 | Sistema da operação | STARFIRE-Pequim |
22 | Servo motor | Panasonic - Japão |
23 | Redutor planetário | HUNPHREY-Taiwan |
24 | Standard de segurança | CE NR-12 |
