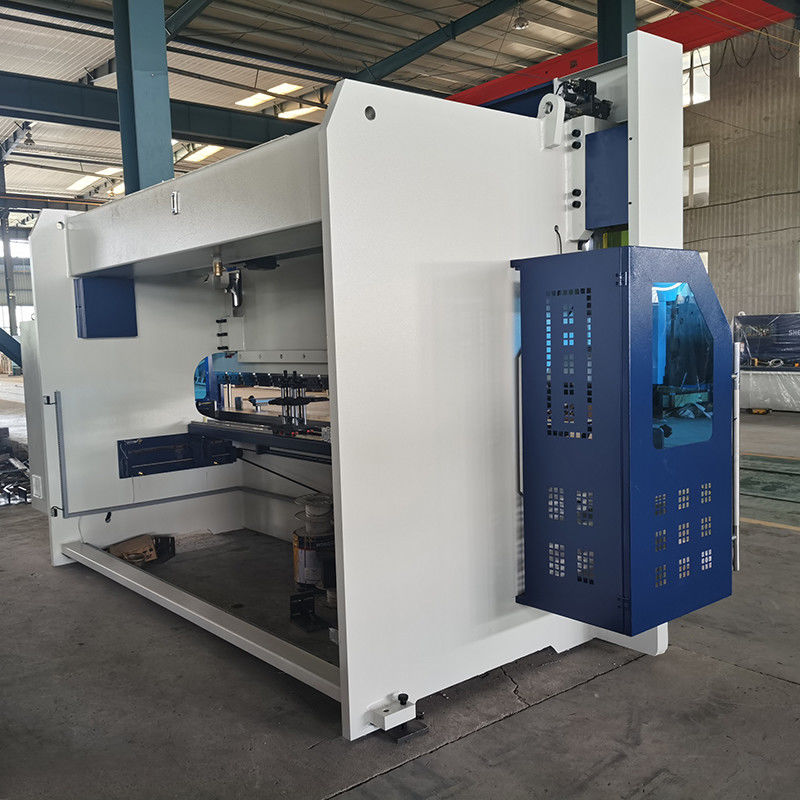

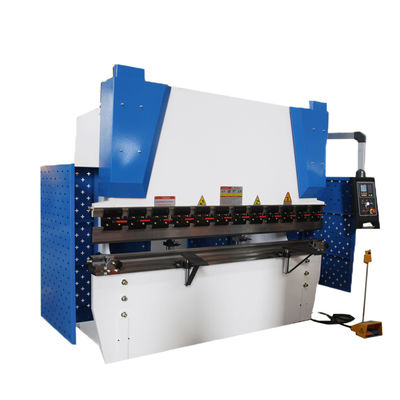

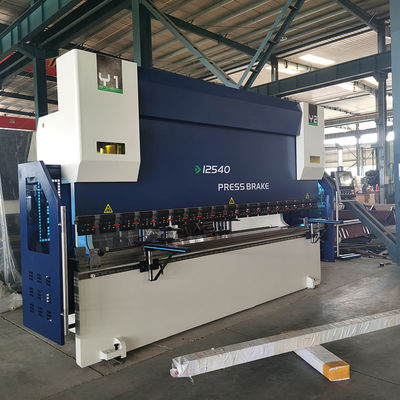

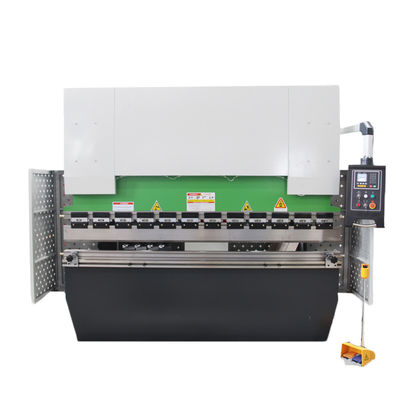

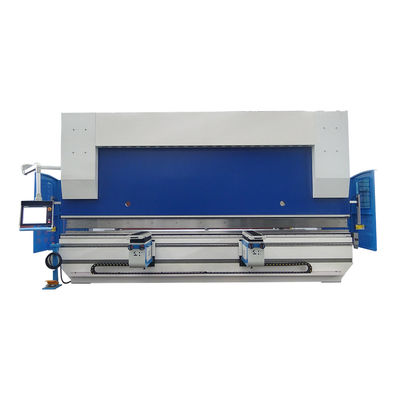

máquina de dobra da placa de metal, máquina servo do freio da imprensa hidráulica, máquina automática completa da dobradura da placa do cnc
A máquina de dobra dobrada da chapa metálica tem a produtividade alta e a precisão de trabalho alta, usando formas diferentes do molde superior e mais baixo, pode ser dobrada nos vários produtos manufaturados das formas, curso em um momento pode ser a uma formação de dobra da chapa metálica, depois que muita dobra pode obter mais complexo na forma do workpiece, quando equipado com o equipamento correspondente, pode igualmente fazer um perfurador.
Estrutura de produto
1. Usando o método de análise do UG (elemento finito), projeto assistido por computador da otimização, aparência bonita.
2. A máquina adota a estrutura de solda da placa de aço, com bastante força e rigidez, transmissão hidráulica para assegurar-se de que o trabalho não seja devido chapear mudanças da espessura ou sob a seleção imprópria do sulco do molde “V” causada pelo acidente sério da sobrecarga, além, a máquina tenha umas características estáveis do trabalho, as fáceis de operar, as pequenas do ruído, as seguras e as seguras.
3. Um bloco mecânico é ajustado no cilindro do óleo para assegurar a precisão de posicionamento repetida do bloco de deslizamento ao ponto morto mais baixo, para assegurar a consistência do ângulo de dobra durante a produção em massa.
a moderação 4.The integral é adotada para eliminar o esforço interno e o quadro da máquina é processado pela máquina da perfuração e de trituração do assoalho do CNC para assegurar a precisão da superfície de montagem do cilindro do óleo, do trilho de guia e da tabela de trabalho.
5. O quadro inteiro derusted e será pulverizado com a pintura antiferrugem.
Estrutura de trabalho do slider
1. A máquina adota o controle hidráulico e elétrico, o curso da corrediça pode ser ajustado na vontade, e tem as especificações de ação tais como o avanço lento, semiautomático, automático, etc. O uso de avançar especificações pode facilitar testes e ajuste do molde.
2. projeto de máquina Acima-móvel da dobra, cilindros duplos do óleo que trabalham ao mesmo tempo, operação equilibrada, conveniente, segura (o servo motor ajusta o curso do cilindro da linha central de Y, equipado com o sistema DA41 e o ângulo que programam).
3 .at a parte inferior do ponto morto quando a função de calandragem, para assegurar a precisão do workpiece.
4. Sob a condição dos padrões nacionais relevantes, precisão do ângulo de dobra mais ou menos de 45'. (JB/padrão t22572-2011)
5. Com a função do controle lento da descida, o operador pode melhor controlar o workpiece.
O sistema hidráulico
1. O sistema hidráulico (rexroth de Bosch, Alemanha) pode realizar as ações da corrediça rápida para baixo, da corrediça lenta para baixo, trabalhando a velocidade que dobram-se, o retorno rápido e acima, e a parada rápida da corrediça em processo de para baixo.
2. A bomba de engrenagem ENSOLARADA é adotada para a bomba de óleo, que pode suportar de alta pressão e de baixo nível de ruído.
3. O oleoduto adota a combinação de tubulação estirada a frio comum e galvanizada alemão da baioneta, e o anel de selagem não precisa de ser substituído para superar o fenômeno do escapamento do óleo.
4. A empresa japonesa da NOK é selecionada como o anel de selagem, com bom desempenho da selagem, trabalho seguro e vida útil longa.
5. A máquina pode trabalhar continuamente sob a carga avaliado, o sistema hidráulico não tem nenhum escapamento e é continuamente estável com elevada precisão.
Controle da sincronização do slider
A sincronização do curso da corrediça da máquina de dobra, o uso do mecanismo mecânico e hidráulico da sincronização, a estrutura, estável simples e seguro, com a máquina exigiram a precisão da sincronização, geralmente não precisam a manutenção regular de manter o uso a longo prazo.
Após evite
1. O servo motor conduz o ajuste do retentor traseiro.
2. O parafuso do batente traseiro é posicionado com o parafuso da bola da precisão e apoiado pelo trilho de guia linear da elevada precisão.
3.H tipo movimentação síncrono da roda da correia síncrono, precisão alta da transmissão, de baixo nível de ruído.
4. Adote para cima e para baixo o dedo ajustando-se ajustável da parada com precisão mais alta, e mova-o esquerdo e direito através do trilho de guia linear dobro no feixe, que assegura a precisão do dedo da parada que se move para qualquer parte do saido e direita.
Sistema DA41
O sistema de controlo adota o sistema de controlo de DA41S de empresa de DELEM nas características técnicas de Netherlands.Its é como segue:
1. X linha central, controlo do motor servo da parada traseira, precisão de controle 0.1mm
2. Linha central de Y, controlo do motor servo do ângulo de dobra, precisão de controle 0.01mm
3. cálculo da profundidade da Y-linha central
4. contagem do tempo da operação de máquina
5. contagem de curso
6. Função de memória do sem energia
o espaço de armazenamento de 7,100 programas, cada programa tem 25 etapas de trabalho
8. Acesso rápido à página de superfície, extremamente operadores de máquina convenientes
9. Tem a função do controle do escape e do ajuste materiais do parâmetro do molde
10. Exposição de cristal líquida a alta definição do LCD, projeto elegante do painel, relação amigável da operação
11. Conceito de projeto original da chave de atalho, programação e seleção do molde, programando de dobra do processo e alteração
Controlador servo dobro do Cyb-toque 8 de Suíça
1.Switzerland contoller servo dobro do Cyb-toque 8
controle 2.Controller e para ajustar X, machados de Y.
Controlo-X da movimentação 3.Servo, machados de Y.
Parafuso da bola 4.HIWIN e trilho de guia linear com precisão de 0,05 milímetros
suporte de sustentação 5.Front
bloco hidráulico da válvula de 6.Germany Bosch Rexroth.
conector da tubulação de 7.Germany EMB.
motor principal de 8.Germany Siemens
elétricos de 9.France Schneider.
10.Hydraulic e proteção elétrica da sobrecarga
11 dados superiores e mais baixos (86°, R0.6mm, materail: 42CrMo)
|
Controlador de Estun E21
* fator integral programável livremente * controle de posicionamento automático
* offset da permissão do eixo
Relé interno do tempo
* contador conservado em estoque
* exposição da posição de Backgauge, definição em 0.05mm
|
|
|
Série do toque de Delem DA-50
Os controles do freio da imprensa da série do toque DA-50 oferecem soluções compactas e versáteis modernas para o freio econômico poderoso da imprensa
aplicações.
Programação gráfica e soluções de programação numéricas baseadas no controle avançado do freio da imprensa para permitir ótimo
flexibilidade. Série opcional do toque DA-60 |
Cybelec CybTouch 8,12,15, Suíça
CybTouch é projetado especificamente para freios da imprensa do CNC.
Tem um tela táctil completo da cor intuitiva e vívida e uma integração alta das funções. Seu projeto robusto está disponível no painel ou versão do abrigo. Agradecimentos a seu grandes chaves, ajuda online, software simplificado e a muitas outras funções automáticas que guiam constantemente o operador,
Conceito da arquitetura aberta de CybTouch para a segurança específica da funcionalidade do cliente. Fácil de usar programando facilmente devido ao
conceito “de programação” intuitivo. |
|
Esautomotion S630, S640, S650, Itália
O coração inteligente do software projetado especificamente dobrando-se está batendo em em todos nossos VIS-600 e 800 CNCs, garantindo assim o desempenho excepcional com cada tipo de processamento.
Ad hoc desenvolvido concordando as necessidades de cada cliente, nosso software da chave da volta permite visualização 2D e 3D, ao aperfeiçoar todas as sequências de dobra.
Agradecimentos à filosofia FUJIDA exclusiva de Esautomotion original (projeto rápido de LEearning), extremamente simplifica e acelera o trabalho dos machineoperator. |
|
| |
A instalação opcional
Unidade refrigerando de óleo
Cortina leve
Proteção do laser
Apoio de Front Auto Follow
Robôs de dobra |
Interruptor de pé dedicado
Interruptor de pedal de Coreia do Sul KACON, melhorando a vida útil e a sensibilidade operacional. Com parada de emergência, para cima e para baixo a divisão de controle. Facilite o funcionamento da máquina mais seguro e.
Pode igualmente ser equipado com o balancim multi-funcional Z1, Z2-axis, controle de manual da R-linha central. |
|
|
Ferramentas diversas do freio da imprensa
O projeto aperfeiçoado pode fazer a dobra de mais simples e eficiente. ferramentas extinguindo de alta frequência do freio da imprensa do processo 42CrMo ou C45, é durável. O tratamento de superfície especial da nitruração pode ser selecionado para impedir a oxidação e a aparência bonita. O perfurador e os vdies especiais podem ser personalizados de acordo com o workpiece, e YUAN fornece um conjunto completo de soluções. |
Sistema hidráulico superior
Sistema hidráulico integrado, resposta rápida. A baixa taxa de falhas faz a corrida de máquina com segurança, eficientemente e estavelmente. O inteiro
a série de padrão é equipada com a tubulação estirada a frio galvanizada e o tipo alemão junção da virola de tubulação. Reduza o risco de escapamento do óleo
por 50% comparado com a tubulação sem emenda de borracha e soldada. E dentro pode estar uma vida útil mais longa. |
|
Parâmetros:
|
Modelo da máquina-instrumento
|
WC67K-100T/3200
|
|
Pressão nominal
|
kN 1000
|
|
Comprimento de dobra,
|
3200 milímetros
|
|
Distância entre colunas
|
2600 milímetros
|
|
A profundidade da garganta e da boca
|
320 milímetros
|
|
Altura da abertura máxima
|
400mm
|
|
Pressão de sistema máxima
|
Mpa 25
|
|
Precisão do movimento do slider
|
Posicionando a precisão
|
±0.05mm
|
|
Repetido posicionando a precisão
|
±0.02mm
|
|
Poder do motor principal
|
Poder
|
7,5 QUILOWATTS
|
|
Velocidade
|
1500r/min
|
|
Sistema do CNC
|
Modelo
|
DA41S
|
|
Bomba de óleo
|
Modelo
|
NB3-16
|
|
Precisão de dobra
|
Ângulo
|
°do ±1
|
|
Retidão
|
±0.7mm/m
|
