Anhui YUANJING Máquina Empresa
Vendas e Suporte:
 |
| Lugar de origem: | China |
| Marca: | YUAN |
| Certificação: | CE,ISO |
| Número do modelo: | Estação 32 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | 17000-29000USD |
| Detalhes da embalagem: | caixa de madeira |
| Tempo de entrega: | 25 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 30 GRUPOS |
| Tipo da máquina: | Máquina de perfuração | Fonte de energia: | Mecânico |
|---|---|---|---|
| Força nominal: | 250 KN | Espessura máxima: | 6 milímetros |
| Realçar: | Tipo servo máquina da imprensa de perfurador do CNC,Máquina da imprensa de perfurador da torreta do CNC |
||

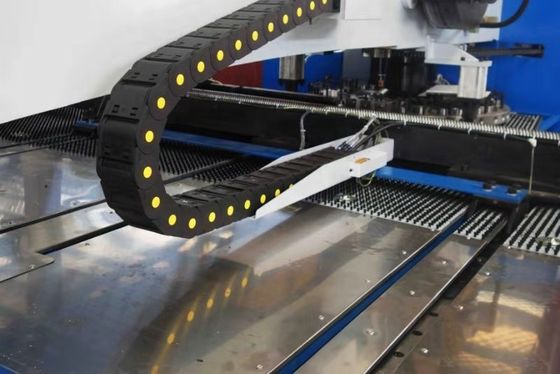

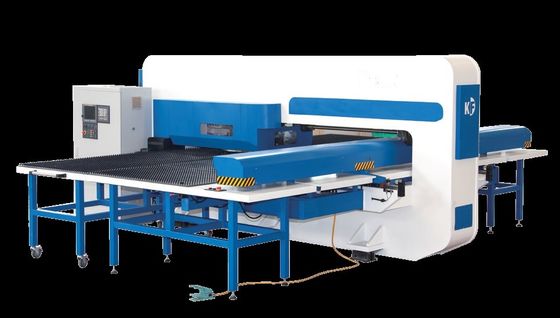

Tipo servo máquina da imprensa de perfurador da torreta do CNC com auto índice
Características principais
As imprensas de perfurador novas da torreta T30 são produzidas porque um tipo fechado construção de aço do rigit em uma estrutura do rigit, o sistema de análise finito foi usado no processo do projeto e da simulação para permitir a deflexão do minumum durante a operação. Nenhuma deflexão entre a torreta e as ferramentas ocorre durante o processo de perfuração e aumenta a vida da ferramenta. As imprensas de perfurador da torreta da série T30 têm 2 modelos com curso 27 station/700 e com curso 33 station/900 que ajuda a terminar todo o trabalho em onces mesmo em produtos muito complicados da folha. Assim as imprensas de perfurador da torreta T30 fornecem uma solução completa o custo o melhor.
• Servos motores da C.A. de Siemens em toda a linha central
• Possibilidade de posicionamento preciosa alta com sistema linear do pequeno trenó em toda a linha central.
• Tipo da plataforma no painel lateral ou portátil da ponte do CNC de controle
• Saídas/entradas do controle do CNC para a tabela do vacum & a unidade de filtração
• Capacidade vacuming alta com o consaption da mais baixa energia
• Sistema de corte independente da tabela
• Multi cabeça Plazma e combustível oxy da multi cabeça que corta possibilidades.
• +/- 0,02 milímetros que posicionam a precisão.
• +/- 30m/min que posiciona a velocidade.
- Projeto do quadro de ‘O’ testado pelo software de análise do elemento finito, feito à máquina precisamente e esforço aliviado para assegurar a elevada precisão
- Perfuração hidráulica com estação indexable da ferramenta com 360° em incrementos de 0.001°
- Perfurar, cortar e formar processos sujeitam ao trabalho feito com ferramentas opcional cabido - controlado pelo CNC de acordo com o material

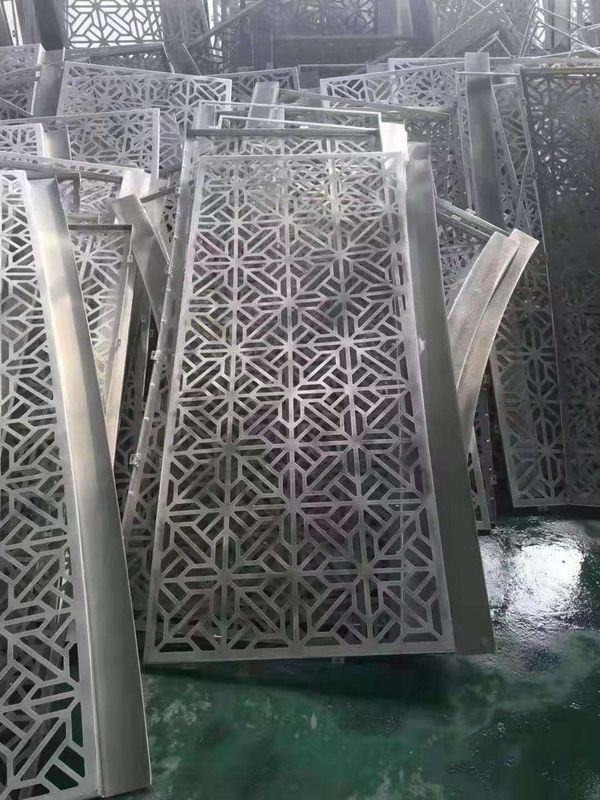

- Capaz de produzir 2D componentes não únicos mas quando cabido com ferramentas especiais pode criar os formulários 3D que não seriam possíveis ao usar um processo de perfilamento
- Taxa mordiscando alta de 600 batidas pelo minuto no passo de 1mm
- Motores do de alta capacidade e guias da precisão em todos os machados capazes de alcançar velocidades operacionais altas
- Feixe rígido com cabido com as duas braçadeiras da folha capazes de posicionar folhas da espessura de até 8mm
- Repetibilidade muito exata de 0.04mm
- Apertando a força ajustada pelo CNC de 100kg a 1000kg
- Reposicionando a característica
- Velocidades e taxas de transferência de dados altas de processamento
| Não. | Nome | Parâmetros | Unidade | Observação |
| 1 | Pressão nominal | 300 | KN | 30 (T) |
| 2 | Estrutura de cremalheira | “O” | fechado | |
| 3 | Estrutura da torreta | Grosso | milímetro | Acima de: 80/down: 70 |
| 4 | Estrutura do molde | longo de 85 séries orientado | Tipo internacionalmente geral | |
| 5 | Estrutura/número da braçadeira | Tipo de flutuação completo | grupos | 2 |
| 6 | números do Auto-índice | grupos | 2 (opcional) | |
| 7 | modo de transmissão do Auto-índice | Turbina e sem-fim | ||
| 8 | Número de machados controlados | 3/4 (X/Y/T/C) | machados | Auto-índice (opcional) |
| 9 | Reposicionando o cilindro | 2 | grupos | |
| 10 | Estrutura da bancada | Bola de Brushuniversal misturada | ||
| 11 | Distribuição da estação da torreta | ABCD | padrão | |
| 12 | Precisão de perfuração | ±0.1 | milímetro | |
| 13 | Repita o posicionamento da precisão | ±0.02 | milímetro | |
| 14 | Profundidade da garganta | 1280 | milímetro | |
| 15 | Curso do perfurador | 40 | milímetro | |
| 16 | Frequência de perfuração máxima | 800 | t/min | |
| 17 | Tamanho de processamento máximo da placa | 2500/5000*1250 | milímetro | Posicionamento secundário |
| 18 | Espessura de processamento máxima da placa | 6 | milímetro | |
| 19 | Velocidade de alimentação máxima da placa | 60 | m/min | |
| 20 | Diâmetro máximo (perfurou uma vez) | 88,9 | milímetro | |
| 21 | Peso máximo da parte do trabalho | 150 | quilograma | |
| 22 | Velocidade giratória da torreta | 30 | r.p.M | |
| 23 | Poder do motor principal | 11 | Quilowatt | |
| 24 | Consumo do gás | 0,15 | ³ /min de m | |
| 25 | Pressão de gás | 0,6 | MPa | |
| 26 | Dimensão (L*W*H) | 5400*5200*2600 | milímetro | |
| 27 | Peso | ≈12 | T | |
| 28 | Sistema do CNC | FANUC OI-PD | ||
| 29 | Software de programação | CNCKAD (genuíno) | ||

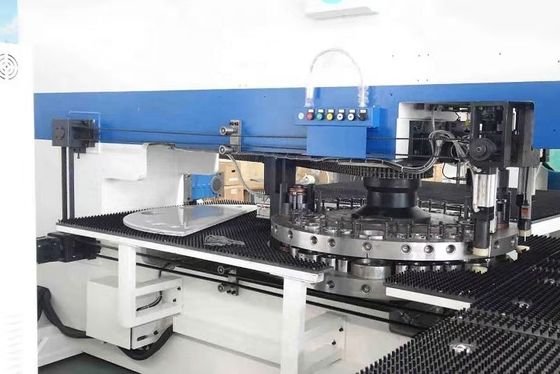

Morre a estação atribuída na torreta.
| Tipo da estação |
Ferramenta Tamanho (milímetros) |
estação 16 Torreta |
estação 20 Torreta |
24 estações Torreta |
estação 32 Torreta |
| Φ1.5-φ12.7 | 6 | 8 | 12 | 16 | |
| B | φ12.7-φ31.8 | 6 | 8 | 8 | 12 |
| C | φ31.8-φ50.8 | 2 | 2 | 2 | 2 |
| D | φ50.8-φ88.9 | 2 | 2 | 2 | 2 |
