Lugar de origem: | China |
Marca: | YUAN |
Certificação: | CE,ISO |
Número do modelo: | P25 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | 30000-50000USD |
Detalhes da embalagem: | caixa de madeira |
Tempo de entrega: | 25 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 30 GRUPOS |
Nome: | A máquina de perfuração da torreta do CNC/perfuração de furo automática Machine/CNC perfura o preço | Força do retorno: | 100 KN |
---|---|---|---|
Função: | Máquina de pressão do furo | Força nominal: | 200kn/300kn/500kn |
Realçar: | Máquina de perfuração hidráulica do CNC 500KN,Máquina de perfuração da chapa metálica |

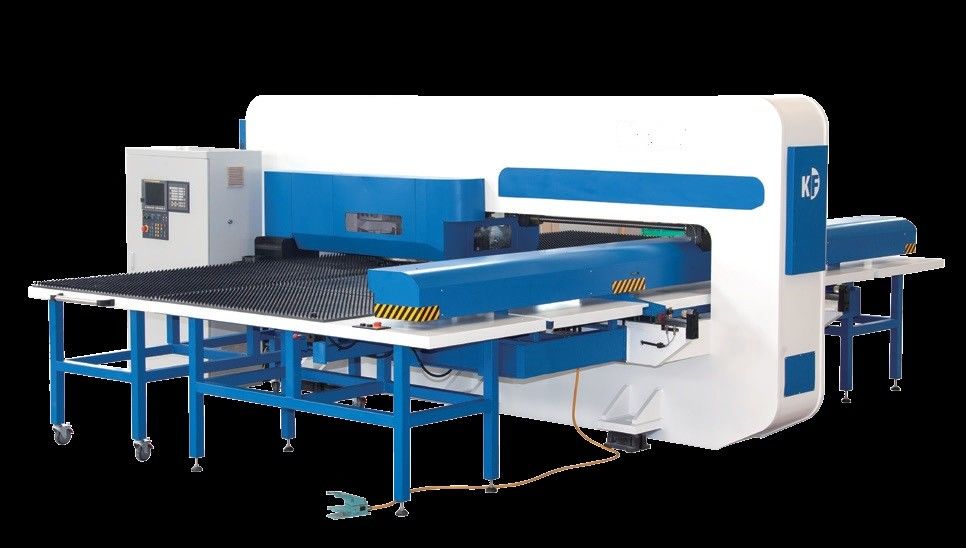

Estações da máquina de perfuração 24 da chapa metálica da máquina de perfuração do CNC
1. O sistema de movimentação hidráulico avançado e seguro pode selecionar o curso que corresponde automaticamente à espessura diferente da folha de metal e é conveniente realizar o processo especial de grelha, de anular, etc. O perfurador é equipado com o auto dispositivo de proteção hidráulico da sobrecarga, e garante a força de pressão consistente para produtos de qualidade.
2. O perfurador é do sistema de controlo de FANUC 0iP.
3. As estações de utilização de ferramentas giratórias são da estrutura da roda de sem-fim com diâmetro de perfuração máximo de 50,8.
4. A torreta dupla é da estrutura longa da inserção assegurando o coaxiality do perfurador e morre, que dá a longa vida à ferramenta e à torreta. Máquina de perfuração da torreta da chapa metálica do CNC do equipamento da máquina-instrumento
5. Os componentes pneumáticos e hidráulicos importados garantem a confiança da máquina.
6. Os fusoes atuadores importados com curso longo, e os guideways lineares asseguram a precisão da transmissão.
7. O worktable com escova dura e a bola de aço reduz o ruído e o choque da máquina, e protege a superfície da parte do trabalho. máquina de perfuração da torreta do CNC do furo do matel da folha
8. A máquina é o quadro do reto-lado, que é recozido eliminando o esforço interno.
9. As braçadeiras com auto função da proteção, na zona protetora, extirpam somente o movimento sem ação de perfuração para a operação contínua. Máquina de perfuração giratória da torreta do CNC da imprensa de perfurador CE/ISO
o dispositivo da lubrificação 10.Central fornece o óleo de lubrificação aos pontos desejados para reduzir a fricção de emparelhar elementos para a vida longa da máquina.
a disposição da estação 12.Tool consiste em A, B, C, D, que é conveniente para o cliente e salvar o custo da ferramenta.
a exigência 13.Common é para a preparação da fundação do local e a instalação da máquina é simples.
SISTEMA DE MOVIMENTAÇÃO SERVO
O servo do perfurador utiliza uma caixa de engrenagens da movimentação direta que forneça o poder e a velocidade. Este servo permite que o usuário steplessly ajuste o curso do perfurador e acomode todas as exigências da curva da pressão.
O servo motor do perfurador da C.A. pode ser programado para várias aplicações.
1. aplicações de alta velocidade. 2. aplicações de baixo nível de ruído. 3. formando aplicações. |
|
ESTRUTURA CONTÍNUA DE FRAM E
O perfurador da torreta de YUAN utiliza uma estrutura do O-quadro para a rigidez e a confiança durante todo o ciclo de vida da máquina.
QUALIDADE ENBINEERINS Todas as configurações do quadro são campo testado e projetado a último FEA de utilização. |
|
TABELA MISTURADA DA BOLA E DA ESCOVA
As características de configuração padrão uma tabela misturada da bola e da escova que venha com
tabela de transferência pneumática integrada da bola para facilitar o carregamento e o descarregamento. |
|
PROTETORES DO DOCE DA FOLHA
Os protetores do doce da folha detectam automaticamente folhas deformadas ou curvadas e automaticamente
para a máquina quando provocado. |
|
POSICIONAMENTO AUTOMÁTICO DA BRAÇADEIRA
O posicionamento automático da braçadeira reduz o tempo e erros estabelecidos, e fornece a flexibilidade e a produtividade do tempo de execução da máquina.
|
Parâmetros:
Artigo
|
unidade
|
P-30T
|
P-50T
|
|
Capacidade de perfuração
|
Tonelada
|
30
|
50
|
|
Comprimento da travessia de X
|
milímetro
|
2500±10
|
2500±10
|
|
Comprimento da travessia de Y
|
milímetro
|
1250±10
|
2500±10
|
|
Tamanho máximo da folha
|
milímetro
|
1250*5000
|
1250*5000
|
|
Espessura máxima da folha
|
milímetro
|
6,35
|
8,35
|
|
Peso máximo da folha
|
quilograma
|
110
|
160
|
|
X velocidade transversal da linha central
|
m/min
|
120
|
100
|
|
Velocidade transversal da linha central de Y
|
m/min
|
105
|
80
|
|
Velocidade de Max Traverse
|
m/min
|
128
|
105
|
|
Velocidade de perfuração no passo de 25mm
|
Hist/minuto
|
450
|
380
|
|
Velocidade mordiscando
|
Hist/minuto
|
1200
|
1050
|
|
Tipo das ferramentas
|
|
Torreta grossa
|
|
|
Max Punching Diameter
|
milímetro
|
88,9
|
||
Número de estações da ferramenta
|
|
32/42/52
|
||
Número de auto estações do índice
|
PCes (tipo)
|
4 (2B+2C)/3 (2B+C)/2 (B+C)
|
||
Velocidade de gerencio da torreta
|
RPM
|
33
|
33
|
|
Auto velocidade de Rotationg do índice
|
RPM
|
100
|
100
|
|
Ram Stroke Distance
|
milímetro
|
0~31
|
0~31
|
|
Tamanho das tabelas de funcionamento
|
|
Grupo da bola de Brush+Supporting
|
3
|
|
Número de braçadeiras da folha
|
PCes
|
3
|
3
|
|
Suprimento de ar
|
NL/min
|
250
|
250
|
|
Pressão de ar
|
|
6
|
6
|
|
Tamanho do armário de controle
|
|
1350*700*2185
|
|
|
Controlador do CNC
|
|
Oi-paládio de Fanuc
|
||
Número de machados verificáveis
|
|
4
|
||
Ram Memory
|
|
512
|
||
Relação de série
|
|
PS232/RJ45/PCMCIA
|
||
Precisão de perfuração
|
|
±0.1
|
||
Dimensão da máquina (L*W*H)
|
|
5940*5220*2420
|
5940*5220*2420
|
|
Peso líquido (aproximadamente)
|
|
13500
|
15800
|
